Tok procesu
Výstavba industrializovaného recirkulujúceho akvakultúrneho systému (RAS) zahŕňa predovšetkýmAkvakultúrne zariadenia, kultivačné nádrže, systémy úpravy vody a súvisiace technológie.Návrh a implementácia by mali byť založené na komplexnej analýzemiestne klimatické podmienky, faktory životného prostredia a biologické charakteristiky cieľového druhu, dodržiavanie zásadPraktickosť, energetická účinnosť a vysoký výkon. Pokročilé technológie a vybavenie by sa mali používať na vytvorenie optimálneho ekosystému akvakultúry pri v súlade s národnými podmienkami Číny.
RAS Construction je aŠpecializovaný projekt inžinierstva v malom meradlezapojenie viacerých disciplín, ako napríkladmorská veda, biológia, elektromechanické inžinierstvo, prístrojové vybavenie, hydraulika, konštrukcia a technológia akvakultúry. Jeho vývoj sa musí spoliehaťvedecký výskum, integrácia multidisciplinárnych odborných znalostí, aby sa zabezpečilo, že systém je technologicky vyspelý, ekonomicky životaVysokoúčinná a ekologická výroba.
Po opakovanom testovaní a optimalizácii je finalizovaný tok procesu nasledujúci:
Kultúrna nádrž → Filter bubna → Vysokoúčinný filter → Biofilter → Regulačná nádrž na teplotu → UV sterilizačná jednotka → Oxygenácia komora → Systém monitorovania kvality vody →(Obrázok 9-13).
Inžiniersky dizajn prípadu úpravy vody
Nasleduje konkrétna prípadová štúdia. Na základe predtým študovaného toku procesu je systém navrhnutý pomocou:
- Oblasť kultúry rýb: 1,000 m²
- Waterdepth:0. 8 m (efektívny objem vody: 800 m³)
- Miera maximálnej vody:400 m³/h (nastaviteľný prietok)
- Rýchlosť vodného priestoru: >95%
1. Dizajn nadmorskej výšky
- Miestnosť na vodu:Podlahová plocha 368 m², s vyvýšením zeme ± 0. 00 m.
- Miestnosť s nízkou úrovňou a čerpadlom:Nachádza sa v a -1. 8 m výška.
- Biofilter:Skonštruované s vystuženým betónom, navrhnutým vo vyššej výške:
- Bottomelevation: +1.5 m
- Topelevation: +3.5 m
- Efektívny objem vody:100 m³ (pomer 10: 1 k objemu nádrže na ryby).
Návrh cirkulácie úspory energie:
- Zdvíhanie jednej fázy:Voda je čerpaná z nádrže do biofiltra cez vysokoúčinný filter.
- Gravitačný tok:Voda potom preteká postupne cez:
- Nádrž na reguláciu teploty → UV sterilizačná jednotka → okysličovacia komora → Kultúrne nádrže.
- FlowControl: Nastaviteľná pomocou prevádzky čerpadla a regulácie ventilu.
Výhody:Energeticky efektívne, ľahká prevádzka a nízka údržba.

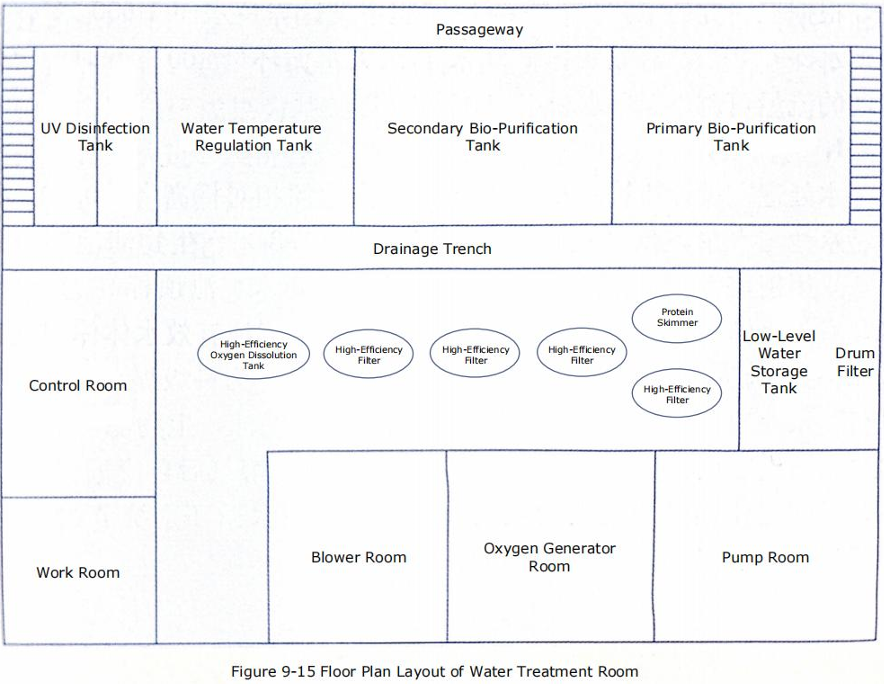

2. Usporiadanie miestnosti na úpravu vody
- Štruktúra:Jednoposchod s aNízko-archovaná priesvitná strecha,Strop panela PVC a 4 svetlíky.
- Tepelné výhody: Odolnosť proti vetru, letná tepelná izolácia a udržanie zimného tepla (obrázok 9-15).
- Rozmery: 24,5 m (dĺžka) × 15. 0 m (šírka), smerom k východu.
Usporiadanie vybavenia (tri riadky):
①ast Side (Energy Equipment):
Pumproom, miestnosť na generátor kyslíka, miestnosť na koreňové dúchadlo.
②middle riadok (filtrácia a oxygenácia):
Drumfilter, vysokoúčinný filter, proteínový skimmer, okysličovacia komora.
③West Side (liečebné jednotky):
Primárne/sekundárne biofiltre, nádrž na reguláciu teploty, modulárny UV sterilizátor.
- Riadiaca miestnosť a pracovný priestor: South Side.
Výhody:Organizovaná inštalácia, prevádzkové pohodlie a efektívna údržba.
3. Dizajn hydraulického toku
- Rybie nádrže:
Kruhový tvars dvoma naklonenými vstupnými rúrkami.
Kužeľs centrálnou drenážou.
Tok rotácieVytvára radiálne prúdy na samočistenie.
- SumpDrainage:
Otvorený kanálový jednotný tok prePrírodné prevzdušnenie.
- Biofiltre:
Primárne:Horný vstup, spodná výstup.
SekundárneSpodný vstup, horná výstup.
Flowpattern:Kompozitný pohyb nahor zaisťuje rovnomerný kontakt s biofilmom.
- Uvssterilizátor:
Dizajn typu kanála so striedajúcimi sa vysokými/nízkymi vstupmi na predĺženie času expozície.
- Okyslikačná komora:
Voda nasýtená kyslíkom sa dodáva cezzatvorené PVC rúryAby sa zabránilo strate.

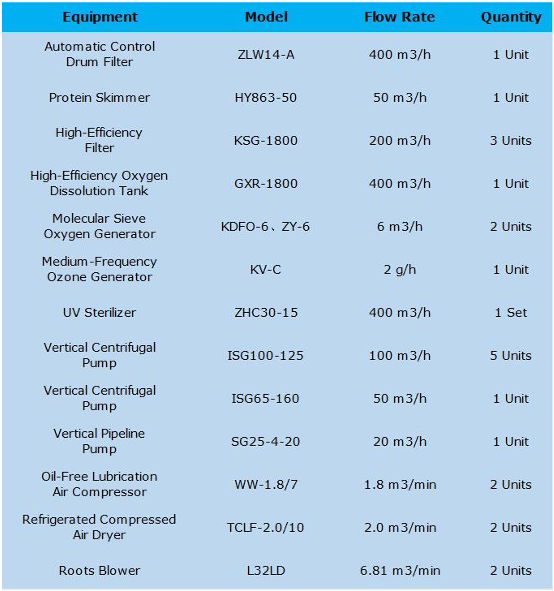

4. Špecifikácie zariadení na úpravu vody
Podrobnosti o modeloch, prietokoch a množstvách nájdete v tabuľke 9-1.
Tabuľka 9-1: Zoznam zariadení na čistenie vody
